在傳統(tǒng)日用陶瓷制造領域，釉料制備長期存在能耗高、工藝復雜的技術瓶頸。以硼系化合物應用為例，受制于水溶流失風險，行業(yè)普遍采用1300℃熔塊工藝，導致生產(chǎn)成本居高不下。近期公開的創(chuàng)新性專利方案通過工藝革新，成功實現(xiàn)了生料釉直接添加硼酸的技術突破，為行業(yè)工藝升級提供了新思路。

一、傳統(tǒng)工藝的技術缺陷與革新方向

1. 常規(guī)生料釉體系通常由長石（25-60%）、石英（15-30%）、粘土（7-13%）、滑石（3-12%）及微量添加劑構成，其燒成溫度需維持1380-1480℃區(qū)間。這種高溫工藝直接導致：窯爐能耗顯著增加（天然氣消耗量＞200m3/噸制品）

2. 窯具壽命縮短（碳化硅棚板使用＜50窯次）

3. 生產(chǎn)周期延長（80米隧道窯進車速度僅2-3m/h）

二、硼系化合物改性機理與工藝創(chuàng)新

1. 創(chuàng)新方案的核心在于突破性地引入1-20%硼酸/硼砂，通過三項關鍵工藝控制實現(xiàn)有效固著：研磨參數(shù)優(yōu)化：采用1:1.5-2.0:0.5-0.6的料球水比，確保硼元素均勻分散

2. 粒徑精準控制：360目篩余量≤0.01%（對應D90＜8μm）

3. 漿料濃度管理：出磨濃度維持55-65波美度，后續(xù)僅允許加水稀釋

三、技術指標提升對比分析

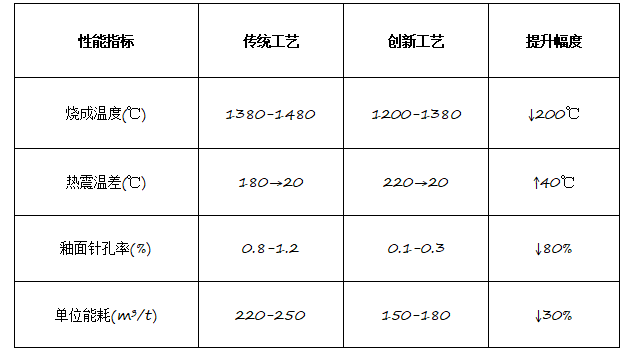

經(jīng)實際生產(chǎn)驗證，新工藝展現(xiàn)出顯著優(yōu)勢：

四、工藝實施要點與質量控制

1. 原料配伍原則：B?O?含量宜控制在0.5-12%，過高易導致釉面過燒

2. 添加劑協(xié)同：配合0.001-0.0015%腐殖酸鈉可改善釉漿流變特性

3. 燒成制度調整：氧化/還原焰適應性增強，需匹配0.5-1.5%ZnO/TiO?添加

五、產(chǎn)業(yè)應用前景展望

l 該技術已在隧道窯、推板窯等主流窯型實現(xiàn)產(chǎn)業(yè)化應用，典型效益包括：窯爐產(chǎn)能提升：80米隧道窯進車速度達5-6m/h，產(chǎn)能翻倍

l 綜合成本下降：燃料成本節(jié)約35%，窯具損耗降低40%

l 產(chǎn)品良品率：優(yōu)等品率＞80%，較傳統(tǒng)工藝提升15個百分點

當前該技術體系已衍生出多個配方變體，適用于強化瓷、骨質瓷等不同品類生產(chǎn)。隨著雙碳戰(zhàn)略推進，這種低溫快燒技術將成為陶瓷行業(yè)轉型升級的重要突破口，建議企業(yè)重點關注工藝適配性改造與操作人員培訓，以實現(xiàn)技術紅利最大化。

肇慶市新潤豐高新材料有限公司擁有完整的氧化鋅產(chǎn)業(yè)鏈，主營產(chǎn)品有：發(fā)明專利產(chǎn)品RA95型釉用活性煅燒氧化鋅、超耐磨活性氧化鋅、T2570鋅基異構體涂料級氧化鋅、釉用抗菌氧化鋅、納米分散液、高端熔塊氧化鋅、超自潔活性氧化鋅、納米易潔氧化鋅抗菌涂膜、重質超導熱球形氧化鋅、超0#鋅錠99.7間接法低鉛環(huán)保級氧化鋅、常規(guī)99.5和99.6煅燒氧化鋅等各種規(guī)格氧化鋅，品種齊全。
